ПРИЦЕЛЫ КОЛЛИМАТОРНЫЕ ПК-01

no photo
ПРИЦЕЛЫ КОЛЛИМАТОРНЫЕ ПК-01

Артикул товара: ПРИЦЕЛЫ КОЛЛИМАТОРНЫЕ ПК-

Цена: 6 850 р.

ПРИЦЕЛ КОЛЛИМАТОРНЫЙ
ПК-01

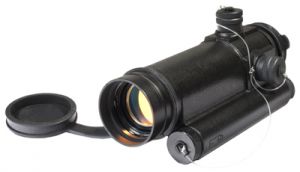

Прицел коллиматорный ПК-01V
Прицел предназначен для наведения на цель охотничьего оружия типа Тигр,Сайга ,Вепрь при стрельбе в любых условиях освещённости:в дневное время,в сумерках и ночью. Прицел крепиться на боковую планку оружия с помощью кронштейна входящего в комплект. Прицел может эксплуатироваться при температуре от минус 20 до плюс 50С.

Технические характеристики

Видимое увеличение,крат 1
Видимый размер прицельной марки,угл мин 1,5
Диаметр выходного зрачка,мм 20
Диапазон выверки в гориз. и верт .направление (град) +\-1
Шаг выверки ,угл.с 40
Источник питания 2хААА
Напряжения питания ,В 3
Присоединительный диаметр прицела ,мм 30
Габаритные размеры,мм 162х65х145
Масса ,кг 0,6
Длительность работы без замены элементов питания ,при сред. освещён.,ч 500

Комплект поставки

Прицел ПК-01V 1 шт
Элемент питания типа ААА 2шт
Ключ 1шт
Сумка 1шт
Руководство по эксплуатации 1шт

Устройство и принцип работы


Прицел представляет собой оптико-электронный прибор с визиром однократного увеличения ,что позволяет наблюдать цель обоими глазами. При этом визирный глаз стрелка регистрирует светящуюся прицельную марку,сформированную оптической схемой прицела из излучения светодиода и перенесённую в бесконечность. Прицельная марка воспринимается стрелком как красная точка на цели ,при прицеливание не требуется строго определённого положения глаза относительно прицела. На дальности 100м размеру пятна 1.5' соответствует линейный размер пятна на цели 4.5см.
Элементы питания устанавливаются в отсек питания в соответствии со схемой, нанесённой на корпусе. Отсек питания закрывается крышкой.
Включение и ступенчатая регулировка яркости прицельной марки производится вращением 10-позиционного переключателя .При вращении переключателя по часовой стрелке яркость прицельной марки возрастает.
Корректировка линии прицеливания производиться при пристрелке оружия при помощи шагового(щелчкового) механизма выверки. Вращением барабанчиков механизма выверки обеспечивается смещение точки попадания в двух взаимно перпендикулярных направлениях. Нанесённые на барабанчики стрелки указывают направления вращения барабанчиков. Барабанчики механизма выверки закрываются защитными колпачками.
Прицел наполнен азотом ,что предотвращает отпотевание оптических поверхностей при перепаде температур.
Крепление прицела на посадочное место оружия обеспечивается зажимным устройством ,имеющим паз под направляющую типа «ласточкин хвост».Конструкция зажимного устройства позволяет регулировать усилие зажима .

Порядок работы.
Вынуть прицел из сумки и установить на оружие.
Снять крышку с объектива.
Включить прицел и установить оптимальную для данных условий яркость прицельной марки и навести прицел на объект.
Прицеливание производить совмещением прицельной марки с целью с учётом превышения траектории полёта пули над линией прицеливания для различных дальностей.
ВНИМАНИЕ! Не допускайте «заваливания» оружия и следите за плавностью отработки спуска.
После окончания охоты снимите прицел с оружия и уложите прицел в чехол.

Техническое обслуживание.

Содержать прицел в чистоте ,оберегать от резких колебаний температур, от ударов при эксплуатации и транспортировке.
Чистку наружных оптических поверхностей производить салфеткой или ватным тампоном слегка смоченным спиртом, эфиром или спирто-эфирной смесью (10%спирта и 90% эфира)
При замене элементов питания соблюдать полярность. На период хранения необходимо извлекать элементы питания из прицела.
Характерные неисправности и способы их устранения

Неисправность Причина неисправности Способы устранения
Не светится прицельная точка. Выключен переключатель.
Разряжены элементы питания.
Окислились или загрязнились контакты в отсеке элементов питания.
Включить переключатель.
Заменить элементы питания.
Почистить контакты спиртом или спиртоэфирной смесью.
Размытое или неясное изображение Отпотевание или загрязнение наружных оптических поверхностей окуляра, объектива. Почистить мягкой хлопчатобумажной салфеткой или ватой.
Сбивание пристрелки. Непрочное крепление прицела к оружию.
Недостаточно затянут стопорный винт.
Подогнать зажим прицела к оружию.
Затянуть стопорный винт.

Гарантия изготовителя

Изготовитель гарантирует соответствие прицела требованиям технических условий ТУ РБ 28567903.018-99 при соблюдении правил эксплуатации, технического обслуживания, транспортирования и хранения, изложенных в настоящем руководстве.
Гарантийный срок эксплуатации прицела - 1 год со дня продажи.
При отсутствии даты продажи и штампа торгующей организации гарантийный срок исчисляется со дня выпуска прицела предприятием-изготовителем.
Гарантийный срок эксплуатации не распространяется на элементы питания и выход их из строя не является причиной для предъявления рекламаций.
В течение гарантийного срока эксплуатации владелец имеет право на бесплатный ремонт при условии соблюдения правил эксплуатации, изложенных в настоящем руководстве.
