ПРИЦЕЛЫ КОЛЛИМАТОРНЫЕ ЭКП-8-18

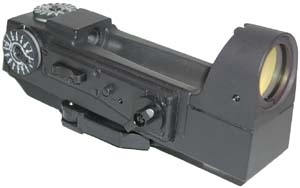

Прицел коллиматорный ЭКП-8-07 для установки на оружие с планками типа Weaver, Picatinny, например карабин Вепрь-Супер, открытого типа. Известен также как прицел "Кобра".
4 вида прицельных марок, регулируемая яркость.
Высочайшая надёжность, проверенная тысячами наших покупателей
Футляр в комплекте
Производство Ижевского МотозаводаПринцип работы коллиматорного прицела основан на формировании пучка параллельных лучей, формирующего прицельную марку, которая при прицеливании совмещается с изображением цели. Прицельная марка и цель расположены в одной плоскости, что позволяет осуществлять прицеливание как одним, так и двумя глазами, обеспечивая ничем неограниченное поле зрения. При смещении глаза стрелка от центра оптической оси в пределах смотрового окна, прицельная марка остается на цели и указывает место попадания пули.
Прицел предназначен для быстрого и точного прицеливания при стрельбе из стрелкового оружия в условиях естественного освещения, в сумерках и лунную ночь.
Повышает эффективность стрельбы по движущимся и быстропоявляющимся целям в 2-3 раза, по неподвижным целям в 1,5 — 2 раза.

Использование цифрового управления в прицеле Кобра дает ряд преимуществ (по сравнению с аналоговым управлением):

• 4 прицельные марки: в зависимости от цели, условий стрельбы и дальности стрелок может выбрать соответствующую прицельную марку ("Точка" –для стрельбы на дальность до 100м; "Перекрестие" – до 400 м; "Пика" – свыше 400 м; "Пика с точкой" - комбинированная марка);
• обеспечивает значительный больший диапазон регулировки прицельной марки: 16 ступеней регулировки, позволяющие применять прицел при самом ярком естественном освещении, а также в сумерки и ночью с приборами ночного видения;
• память: электронная схема хранит настроенные уровень яркости и тип прицельной марки, и при повторном включении параметры восстанавливаются автоматически;
• надежность работы электронной системы (стабильность работы центрального элемента прицельной марки, при смене центральной марки).

Прицел обладает высокой прочностью, и расчитан на стрельбу с гладкоствольного и нарезного оружия мощными патронами в том числе 12 калибра ("Магнум", 7.62х51, 3006 и др.), выверка прицела при их использовании не сбивается.

Рефлектор устроен так, что пропускает световой поток, идущий от цели и полностью отражает луч, исходящий от излучателя и отбрасывает его в глаз стрелка, исключая тем самым демаскирующий фактор (прицельная марка со стороны цели не видна).
Прицел имеет надежное крепление и, будучи пристрелянным на конкретном оружии, не сбивается при стрельбе и повторной установке.
Имеются шкалы поправок по дальности и боковом направлении.
Корпус прицела герметичен. Элементы управления прицелом расположены под левую руку и защищены от случайного переключения.
Прицелы серии ЭКП-8 разработаны позднее и предназначены для применения на охотничьих ружьях отечественных и зарубежных производителей. В отличие от модели ЭКП-1С-03 кнопки управления расположены справа и более удобны и доступны, габариты и вес прицелов снижены. Питание прицела ЭКП-8 — CR 23-25, CR 23-30.
Электронная и оптическая схема, технические характеристики не отличаются от прицела ЭКП-1С-03.
Возможна разработка крепления на любое оружие, имеющее устройство для крепления прицелов.

 Технические данные

Сведения о содержании драгоценных материалов, г:

Серебро 0,7557   Палладий 0,0001

4. Комплектность

Устройство и принцип работы

5.1. Состав прицела: корпус 1, рефлектор 2, крышка отсека питания 3, ручка включения питания 4, кнопка выбора типа марки 5, клавиша изменения яркости свечения марки 6, устройство горизонтальной выверки и ввода боковой поправки (с правой стороны) 7, устройство вертикальной выверки и ввода дальности стрельбы 8.

Цифры ручки ввода боковых поправок условные. Цена одного деления шкалы ручки - 3 см на дальности 100 м. Надписи на ручках означают:

"СТП" - средняя точка попадания;
"П" - направление смещения СТП вправо;
"Л" - направление смещения СТП влево;
"Н" - направление смещения СТП вниз;
"В" - направление смещения СТП вверх.

5.2. При включении питания прицела сигнал подается на специальный светодиодный излучатель, находящийся внутри корпуса 1, формирующий прицельную марку. Изображение прицельной марки видится стрелком в прицельном окне оптического блока рефлектора 2.

5.3. Принцип действия прицела основан на совмещении светящейся прицельной марки, например: типа "Точки" с наблюдаемым сквозь оптический блок объектом.

5.4. Для обеспечения оптимального контраста объекта и прицельной марки при различных условиях освещенности в прицеле предусмотрена регулировка яркости марки при помощи клавиши 6.

5.5. Особенностью коллиматорного прицела открытого типа без увеличения является то, что:

- изображение прицельной марки формируется в бесконечности, поэтому наблюдается одинаково резко вместе с целью;
- наблюдение за целью и прицеливание можно вести двумя глазами;
- при перемещении глаза в пределах прицельного окна прицельная марка остается на цели и показывает место попадания пули.

5.6. В прицеле предусмотрено сохранение информации о выбранном типе марки (кнопка 5) и яркости (клавиша 6) при выключении питания с помощью ручки 4. Это обеспечивает возможность заранее установить оптимальный тип и яркость свечения прицельной марки.

5.7. Установка прицела на определенную дальность стрельбы и ввод боковых поправок осуществляется с помощью ручек.
