ПОСП 4х24 В С ЛЦУ-ОМ

ПОСП 4х24 В С ЛЦУ-ОМ

Артикул товара: ПОСП 4х24 В С ЛЦУ-ОМ

Цена: не определена

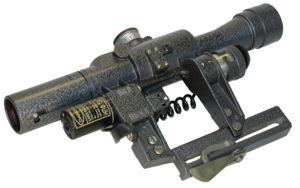

Прицел ПОСП 4x24 В С ЛЦУ-ОМ


 +7(495)989-10-56 Прицел ПОСП 4х24 В С ЛЦУ-ОМ
Прицел ПОСП 4x24 В С ЛЦУ-ОМ


Производитель: НПФ "ЭСТ" г.Тула
Страна происхождения: Россия

Техническое описание



Целеуказатель лазерный ЛЦУ-ОМ в составе ПОСП 4х24



Принятые обозначения:

ЛЦУ – целеуказатель лазерный

СТП- средняя точка попадания

ЗУ – зарядное устройство



Лазерный целеуказатель ЛЦУ-ОМ предназначен для формирования на цели светового пятна, совмещенного с СТП оружия и конструктивно выполнен в составе прицела типа ПОСП 4х24.



Прицел ПОСП 4х24

ПОСП 4х24-прицел оптический  с подсветкой сетки предназначен для ведения прицельной стрельбы из спортивного и охотничьего нарезного оружия типа Сайга, Тигр, Вепрь в дневное время суток и сумерках при условии видимости цели , а также для наблюдения за местностью и поиска цели. устройство подсветки сетки позволяет прицеливаться в глубоких сумерках.

Прицел имеет параболическую дальномерную шкалу (дистанция 1000 м. или 400 м. )для цели высотой 1,7м.



Технические характеристики ПОСП 4х24

Увеличение, крат 4
Диаметр линзы объектива, мм 24
Угол поля зрения, град 6°
Диаметр выходного зрачка, мм 6
Удаление выходного зрачка, мм 68
Габаритные размеры, мм 337х136х72
Вес, кг 0,6
напряжение питания 1,5В (АА)





 Технические характеристики ЛЦУ-ОМ

Длина волны лазерного излучения, мкм.

0,65
Мощность лазерного излучения мВТ,не менее 3
Диаметр светового пятна на расстоянии 25 м., мм., не более  25
Диапазон рабочих температур, °С  -20+40
Суммарное время непрерывной работы от одного комплекта аккумуляторов в повторно-кратковременном режиме, час, не менее  2
Дальность видения пятна в ночных условиях, не менее 300
Масса ЛЦУ, г. не более  90
Полный ресурс аккумуляторов, циклов заряд-разряд 300





Комплектность ЛЦУ-ОМ

Обозначение  Наименование Количество
ЛЦУ-ОМ  целеуказатель лазерный в составе прицела 1
ЗУ  устройство зарядное  1
Д-0,125   аккумулятор (в ЛЦУ) 3
  светодиод подсветки шкалы- красный, зеленый 2
  упаковка 1
  Застежка текстильная 2
ЛЦУ-ОМ ПС   Паспорт 1





Устройство ЛЦУ-ОМ

Конструктивно ЛЦУ состоит из цилиндрического корпуса, задней крышки, гибкого кабеля с кнопкой включения.
На передней части корпуса ЛЦУ находятся два регулировочных винта и метка для ориентирования.
Конструктивно задняя крышка изделия выполнена в виде крышки магазина оружия и устанавливается на изделии вместо нее.
Задняя крышка является отсеком питания ЛЦУ.

Выходное окно ЛЦУ защищено специальным стеклом и позволяет производить периодическую очистку от загрязнений.

Подготовка к работе и порядок работы.

6.1Сведение светового пятна ЛЦУ со средней точкой прицеливания (СТП).
Для сведения светового пятна ЛЦУ с СТП необходимо:
Выбрать цель на расстоянии 50 м.
Последовательным вращением регулировочных винтов добиться совмещения пятна с точкой прицеливания, кратковременно включая ЛЦУ с помощью кнопки включения. Вращение регулировочных винтов приводит к перемещению светового пятна в двух перпендикулярных направлениях.
Рекомендуем процесс сведения прекращать при вращении регулировочных винтов по часовой стрелке.
Внимание! При выворачивании винтов не допускать выступания головок из корпуса ЛЦУ и не прилагать значительных усилий.
Проверить правильность сведения пятна ЛЦУ с СТП пробным выстрелом.
6.2 Заряд аккумуляторов ЛЦУ.
 в процессе эксплуатации и при хранении ЛЦУ аккумуляторы разряжаются. В случае уменьшения свечения пятна или после хранения ЛЦУ более 1 месяца необходимо произвести зарядку аккумуляторов.
Для заряда аккумуляторов необходимо:
Отвернуть заднюю крышку ЛЦУ;
Изъять из отсека аккумуляторы и поместить их поочередно в зарядное устройство (ЗУ), соблюдая полярность клеммой «+» наружу;
Закрыть крышку ЗУ;
Вставить ЗУ в сеть 220В, 50 Гц.
Время полного заряда аккумуляторов 16 часов;
По окончании заряда аккумуляторов необходимо отключить ЗУ от сети;
Установить аккумуляторы поочередно в ЛЦУ;
Завернуть крышку до упора; поверить наличие излучения нажатием на кнопку включения.
Внимание! 1. Не допускается полный разряд аккумуляторов.
2. Запрещается переполюсовка аккумуляторов в ЛЦУ. Это может вывести ЛЦУ из строя.



Указание мер безопасности.

ЛЦУ содержит источник лазерного излучения.
При использовании ЛЦУ необходимо избегать попадания прямого и зеркального излучения лазера в глаза.



 Техническое обслуживание.

В условиях эксплуатации  содержать в чистоте, оберегать от ударов. Загрязнения с защитного стекла ЛЦУ удалять чистой салфеткой, смоченной спиртом или одеколоном.
Ежемесячно проверять состояние аккумуляторов и при необходимости заменять их.



Хранение

Прибор хранить в упаковке в сухом отапливаемом и проветриваемом помещении. Не допускается хранение прибора  в помещениях, где имеются вредные вещества: щелочи, кислоты; а также вблизи источников тепла.
При длительном хранении необходимо извлекать аккумуляторы.



Сведения о ремонте.

Гарантийные обязательства.
Гарантийный срок хранения - 1 год со дня изготовления.
Гарантийный срок эксплуатации – 1 год со дня продажи через розничную торговую сеть.
 Внимание! При покупке необходимо проверить правильность записей в паспорте;
Соответствие заводского номера  номеру, указанному в паспорте;
комплектность; дату продаж и штамп магазина.
