ПОСП 4х24 Т с ЛЦУ-ОМ
Артикул товара: ПОСП 4х24 Т с ЛЦУ-ОМ

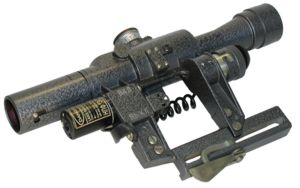

Прицел ПОСП 4x24 Т с ЛЦУ-ОМ
 |
 |
| Производитель: | НПФ "ЭСТ" г.Тула |
| Страна происхождения: | Россия |
Техническое описание
Целеуказатель лазерный ЛЦУ-ОМ в составе ПОСП 4х24
Принятые обозначения:
ЛЦУ – целеуказатель лазерный
СТП- средняя точка попадания
ЗУ – зарядное устройство
Лазерный целеуказатель ЛЦУ-ОМ предназначен для формирования на цели светового пятна, совмещенного с СТП оружия и конструктивно выполнен в составе прицела типа ПОСП 4х24.
Прицел ПОСП 4х24
ПОСП 4х24-прицел оптический с подсветкой сетки предназначен для ведения прицельной стрельбы из спортивного и охотничьего нарезного оружия типа Сайга, Тигр, Вепрь в дневное время суток и сумерках при условии видимости цели , а также для наблюдения за местностью и поиска цели. устройство подсветки сетки позволяет прицеливаться в глубоких сумерках.
Прицел имеет параболическую дальномерную шкалу (дистанция 1000 м. или 400 м. )для цели высотой 1,7м.
Технические характеристики ПОСП 4х24
| Увеличение, крат | 4 |
| Диаметр линзы объектива, мм | 24 |
| Угол поля зрения, град | 6° |
| Диаметр выходного зрачка, мм | 6 |
| Удаление выходного зрачка, мм | 68 |
| Габаритные размеры, мм | 337х136х72 |
| Вес, кг | 0,6 |
| напряжение питания | 1,5В (АА) |
Технические характеристики ЛЦУ-ОМ
|
Длина волны лазерного излучения, мкм. |
0,65 |
| Мощность лазерного излучения мВТ,не менее | 3 |
| Диаметр светового пятна на расстоянии 25 м., мм., не более | 25 |
| Диапазон рабочих температур, °С | -20+40 |
| Суммарное время непрерывной работы от одного комплекта аккумуляторов в повторно-кратковременном режиме, час, не менее | 2 |
| Дальность видения пятна в ночных условиях, не менее | 300 |
| Масса ЛЦУ, г. не более | 90 |
| Полный ресурс аккумуляторов, циклов заряд-разряд | 300 |
Комплектность ЛЦУ-ОМ
| Обозначение | Наименование | Количество |
| ЛЦУ-ОМ | целеуказатель лазерный в составе прицела | 1 |
| ЗУ | устройство зарядное | 1 |
| Д-0,125 | аккумулятор (в ЛЦУ) | 3 |
| светодиод подсветки шкалы- красный, зеленый | 2 | |
| упаковка | 1 | |
| Застежка текстильная | 2 | |
| ЛЦУ-ОМ ПС | Паспорт | 1 |
Устройство ЛЦУ-ОМ
Конструктивно ЛЦУ состоит из цилиндрического корпуса, задней крышки, гибкого кабеля с кнопкой включения.
На передней части корпуса ЛЦУ находятся два регулировочных винта и метка для ориентирования.
Конструктивно задняя крышка изделия выполнена в виде крышки магазина оружия и устанавливается на изделии вместо нее.
Задняя крышка является отсеком питания ЛЦУ.
Выходное окно ЛЦУ защищено специальным стеклом и позволяет производить периодическую очистку от загрязнений.
Подготовка к работе и порядок работы.
6.1Сведение светового пятна ЛЦУ со средней точкой прицеливания (СТП).
Для сведения светового пятна ЛЦУ с СТП необходимо:
Выбрать цель на расстоянии 50 м.
Последовательным вращением регулировочных винтов добиться совмещения пятна с точкой прицеливания, кратковременно включая ЛЦУ с помощью кнопки включения. Вращение регулировочных винтов приводит к перемещению светового пятна в двух перпендикулярных направлениях.
Рекомендуем процесс сведения прекращать при вращении регулировочных винтов по часовой стрелке.
Внимание! При выворачивании винтов не допускать выступания головок из корпуса ЛЦУ и не прилагать значительных усилий.
Проверить правильность сведения пятна ЛЦУ с СТП пробным выстрелом.
6.2 Заряд аккумуляторов ЛЦУ.
в процессе эксплуатации и при хранении ЛЦУ аккумуляторы разряжаются. В случае уменьшения свечения пятна или после хранения ЛЦУ более 1 месяца необходимо произвести зарядку аккумуляторов.
Для заряда аккумуляторов необходимо:
Отвернуть заднюю крышку ЛЦУ;
Изъять из отсека аккумуляторы и поместить их поочередно в зарядное устройство (ЗУ), соблюдая полярность клеммой «+» наружу;
Закрыть крышку ЗУ;
Вставить ЗУ в сеть 220В, 50 Гц.
Время полного заряда аккумуляторов 16 часов;
По окончании заряда аккумуляторов необходимо отключить ЗУ от сети;
Установить аккумуляторы поочередно в ЛЦУ;
Завернуть крышку до упора; поверить наличие излучения нажатием на кнопку включения.
Внимание! 1. Не допускается полный разряд аккумуляторов.
2. Запрещается переполюсовка аккумуляторов в ЛЦУ. Это может вывести ЛЦУ из строя.
Указание мер безопасности.
ЛЦУ содержит источник лазерного излучения.
При использовании ЛЦУ необходимо избегать попадания прямого и зеркального излучения лазера в глаза.
Техническое обслуживание.
В условиях эксплуатации содержать в чистоте, оберегать от ударов. Загрязнения с защитного стекла ЛЦУ удалять чистой салфеткой, смоченной спиртом или одеколоном.
Ежемесячно проверять состояние аккумуляторов и при необходимости заменять их.
Хранение
Прибор хранить в упаковке в сухом отапливаемом и проветриваемом помещении. Не допускается хранение прибора в помещениях, где имеются вредные вещества: щелочи, кислоты; а также вблизи источников тепла.
При длительном хранении необходимо извлекать аккумуляторы.
Сведения о ремонте.
Гарантийные обязательства.
Гарантийный срок хранения - 1 год со дня изготовления.
Гарантийный срок эксплуатации – 1 год со дня продажи через розничную торговую сеть.
Внимание! При покупке необходимо проверить правильность записей в паспорте;
Соответствие заводского номера номеру, указанному в паспорте;
комплектность; дату продаж и штамп магазина.
|
