Цельнофрезерованная крышка ствольной коробки Б-33 "Классика"
Артикул товара: Б-33 "Классика"
Цельнофрезерованная крышка ствольной коробки с интегрированной планкой Пикатинни Б-33 "Классика"
Крышка ствольной коробки с интегрированной планкой Пикатинни Б-33 совместима со всеми моделями автомата Калашникова и карабинами, построенными на базе АК. Позволяет осуществлять установку любых прицельных приспособлений, монтируемых на планку Пикатинни. Обеспечивает постоянство СТП на установленных прицельных приспособлениях, при многократном открывании и закрывании.
Технические характеристики:
Крышка ствольной коробки Б-33 является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием черного цвета, монтируется на цевьё Б-10М либо Б-30, посредством пяти винтов (четыре винта образуют четыре точки опоры кронштейна крышки Б-33 на цевьё и один винт образует дополнительную (пятую) точку опоры, фиксируя кронштейн крышки Б-33 на ствольной коробке) и формирует планку Пикатинни длиной 170 мм. над ствольной коробкой автомата Калашникова, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.
Масса крышки - 215 + 10 гр. Габаритные размеры: 300 х 40 х 37 + 5 мм.
Комплектность поставки:
- крышка ствольной коробки Б-33 "Классика" - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- шестигранный ключ - 1 шт.;
- крепежные винты - 4 шт.- крепежные винты - 4 шт.

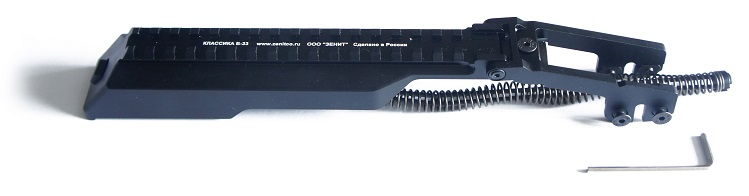

Рис.1
Рис.2 Рис.3
Для установки крышки ствольной коробки Б-33 на оружие необходимо:
1. Снять штатную крышку ствольной коробки, перевести флажок фиксатора газовой трубки и целик в верхнее положение (Рис.4).
2. Вывернуть, входящим в комплект шестигранным ключом, крепежные винты из кронштейна ствольной коробки Б-33, а затем вывернуть винт из вставки (Рис.2).
3. Установить крышку ствольной коробки Б-33 в пазы уже установленного цевья Б-10М или Б-30, как указано стрелками (Рис.4) и наживить четыре крепежных винта (Поз.1 Рис.4), затем установить вставку (Рис.3) и наживить винт вставки, после чего установить затворную раму и входящую в комплект Б-33 возвратную пружину в сборе, закрыть и зафиксировать крышку ствольной коробки Б-33 посредством фиксатора возвратной пружины.
Только после правильной установки крышки на ствольной коробке следует подтягивать крепежный винт вставки, а затем и винты кронштейна крышки ствольной коробки.
|
