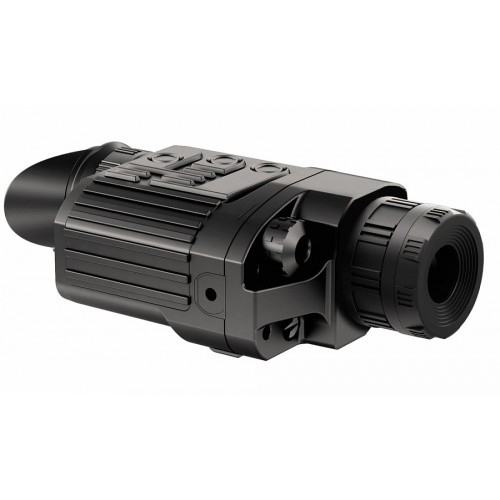

основное назначение тепловизора Pulsar Quantum XD19S

С помощью прибора Quantum XD19S можно обнаружить и визуально отобразить тепловое излучение объектов в инфракрасном диапазоне. Работа тепловизора не зависит от наличия источников света (естественных или искусственных) и позволяет использовать прибор в условиях, при которых применение других наблюдательных приборов малоэффективно или нецелесообразно (дымовая завеса, сложные погодные условия, густая трава или ветви деревьев).

Тепловизор Pulsar Quantum XD19S – одна из моделей новой линейки XD с улучшенными техническими характеристиками. Основное отличие от тепловизоров предыдущего поколения HD – увеличение частоты смены кадров с 30 Гц до 50 Гц. Среди обновлений стоит отметить наличие двух цифровых зумов (2х и 4х) и стадиометрический дальномер, семь цветовых схем отображения тепловой картины (классическая черно-белая и выделение теплоконтрастных участков различными цветами), а также эффективное энергосбережение.

Область применения: охота, охранная деятельность, поиск утечек тепла, наблюдение и ориентирование на местности, военно-спортивные и спасательные мероприятия.

Основные характеристики тепловизора Pulsar Quantum XD19S

• Прочный влагозащищённый (IPX4) частично обрезиненный корпус
• Стадиометрический дальномер для определения приблизительного расстояния до объекта с известной высотой: «заяц» - 0,3 м, «кабан» - 0,7 м, «олень» - 1,7 м
• Неохлаждаемая микроболометрическая матрица с разрешением 384х288 пикселей, частота обновления кадров -  50 Герц
  Оптическое увеличение составляет 1,1x, с цифровым зумом - 2,2х и 4,4x, объектив диаметром 16 мм, диоптрийная настройка окуляра +/- 5 диоптрий, широкое поле зрения
• Цифровой zoom 2x / 4x
• Минимальная дистанция фокусировки – от 3 м, максимальная дистанция обнаружения объекта размером 1,7x0,5 м (человеческая фигура) – 500 м
• OLED-дисплей с разрешением 640x480 пикселей
• Классическая монохромная палитра с инверсией («горячий чёрный» или «горячий белый») и расширенная цветовая палитра (6 цветовых схем) с выделением наиболее горячих и холодных участков различными цветами
• Спектральный диапазон чувствительности составляет 7,7 … 13,2 мкм (+90°C … -60°C)
• Функция отключения дисплея (переход в «спящий режим») с сохранением работоспособности остальных систем
• Три режима калибровки – автоматический, полуавтоматический и ручной (полностью бесшумный)
• Три режима работы – «город» (высокий контраст), «лес» (низкий контраст), «распознавание» (улучшенная детализация)
• Функция лечения «битых» пикселей тепловизионной матрицы с возможностью возврата к заводской «карте пикселей»
• Аналоговый видеовыход для подключения записывающих устройств
• Возможность работы от внешних источников питания (например, Pulsar EPS3 / EPS5)
• Энергосберегающий режим и автономное питание от 4 батарей (аккумуляторов) типа AA
• Два штативных гнезда ¼ дюйма, планка Weaver

Конструктивные особенности тепловизора Pulsar Quantum XD19S

Тепловизор Pulsar Quantum XD19S выполнен в прочном корпусе из углепластика. Прибор удобно держать в руке благодаря рифлёной резиновой накладке, закрывающей правую сторону корпуса и верхнюю кнопочную панель управления. OLED-дисплей способен сохранять работоспособность при температуре до -25°C.

Основное отличие моделей линейки XD – это использование микроболометрической матрицы с частотой обновления кадров 50 Гц. Так как в портативных тепловизорах применяются неохлаждаемые микроболометрические матрицы, в процессе наблюдения необходимо проводить калибровку устройства для выравнивания температурного фона и улучшения качества изображения. Для этого пользователь может выбрать один из 3 предустановленных режимов калибровки:

• автоматический (выполняется по встроенному алгоритму),
• полуавтоматический (процесс калибровки запускается пользователем),
• ручной (полностью бесшумный, процесс калибровки выполняется при закрытой диафрагме объектива, запускается пользователем).

Ещё одно усовершенствование – использование двух цифровых зумов (2x / 4x) для увеличения изображения объекта без изменения параметров дальности обнаружения (500 м).

Три кнопки на корпусе позволяют оперативно включать / выключать тепловизор или его дисплей и запускать необходимые процессы для визуализации объектов и обработки получаемой информации (калибровка прибора, цифровой зум, инверсия изображения и переключение между цветовыми режимами).

Яркость и контрастность изображения на дисплее регулируется с помощью нажатия и вращения энкодера. Также с его помощью осуществляется вход и работа с основным меню тепловизора Pulsar Quantum XD19S. В статусной строке в нижней части экрана отображаются текущие режимы работы («город», «лес» или «распознавание») и калибровки, цифровой зум, текущее время и уровень заряда батареи (либо подключение к внешнему источнику питания).

Необходимо отметить и добавление к стандартному черно-белому изображению значительное расширение цветовой палитры: использование не только стандартного монохромного режима изображения с инверсией («горячий белый» / «горячий чёрный»), но и 6 дополнительных цветовых схем (например, «горячий красный» или «горячий жёлтый»).

Серия XD отличается также наличием стадиометрического дальномера, с помощью которого наблюдатель сможет оценить расстояние до выбранного объекта, зная его высоту. Для сравнения используются 3 условных объекта с заданной высотой («заяц» - 0,3 м, «кабан» - 0,7 м, «олень» - 1,7 м). Результат измерения можно вывести на экран как в метрах, так и в ярдах.

В процессе эксплуатации существует вероятность появления дефектных пикселей матрицы (светлые или тёмные точки на изображении, не меняющие яркость), ухудшающих качество изображения. Для лечения «битых» пикселей используется опция, позволяющая выделить и удалить такие пиксели программным способом. При необходимости можно вернуться к заводской «карте пикселей».

Для снижения энергопотребления используется опция «Display OFF», отключающая на время дисплей при сохранении всех рабочих процессов. Дополнительное удобство - при отсутствии свечения дисплея проще соблюдать маскировку.

Условия эксплуатации и комплект поставки тепловизора Pulsar Quantum XD19S

Прибор может работать автономно от 4 батарей (аккумуляторов) типа AA или от внешнего источника питания

В комплект поставки входят: тепловизор Pulsar Quantum XD19S, чехол, видеокабель, ремень на руку, автомобильный адаптер, запасной контейнер батарей, инструкция по эксплуатации, салфетка для очистки оптики, гарантийный талон.

Технические характеристики тепловизора Pulsar Quantum XD19S
